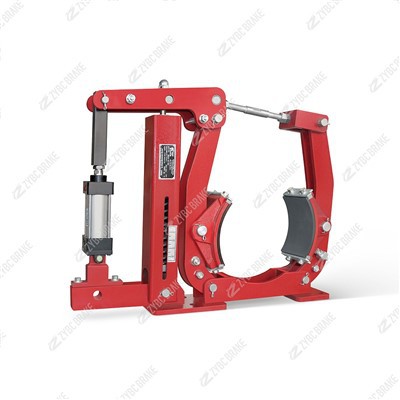

高品質 QW シリーズ空気圧ドラムブレーキ

のQWシリーズは、クレーン（オーバーヘッド、ガントリー）、ウインチ、コンベア、鉱山機械、マテリアル ハンドリング システムなどの軽、中、重-回転機械-で信頼性の高いブレーキ制御を行えるように設計された産業用-グレードの空気圧ドラム ブレーキです。-によって定義される空気圧作動（圧縮空気が制動力を駆​​動します）およびドラム-式の摩擦構造このシリーズは、動的減速、静的荷重保持、フェールセーフな緊急停止を実現します。{0}圧縮空気が容易に利用できる環境 (工場、港、鉱山現場など) に特に適しており、高速応答、メンテナンスの手間がかからない、過酷な条件への耐性などの利点があります。 QW シリーズは、150 ～ 800 mm のドラム直径と 80 ～ 6,000 N·m のトルク出力をカバーし、コスト効率と一貫したパフォーマンスを優先する業界のニーズを満たします。-以下は、シリーズの特徴、コア構造、動作原理、主要な機能、典型的な用途、および技術仕様の詳細な内訳です​​。

1. シリーズ概要とコア機能

QW シリーズは、「QW」命名規則 (Q=空気圧作動、W=ドラム- スタイルのブレーキ) に従っており、産業用ブレーキの多様なニーズに対応するように設計されています。その中核となる機能は、安全性と運用上の要件に適合しています。

ダイナミックブレーキ: 負荷の揺れ、機械的衝撃、またはコンポーネントの損傷を避けるために、制御されたトルクで回転機械 (ベルトコンベア、クレーンホイストなど) を減速または停止します。

静的荷重保持: ダウンタイム、メンテナンス、またはプロセスの一時停止中に荷物を所定の位置に固定します (クレーンの荷物を空中に吊り下げるなど)。-。

緊急ブレーキ: 空気圧損失やシステム障害に自動的に対処し、鉱山ホイストやポート ウインチなどのリスクの高い作業に不可欠な機器の暴走を防ぎます。{0}{1}{0}

このシリーズには、軽負荷 (0.5 ～ 10 トン)、中負荷 (10 ～ 50 トン)、重負荷 (50 ～ 200 トン) のデューティ サイクルに合わせたサブ-モデルが含まれており、幅広い機械との互換性が確保されています。

2. コア構造と主要コンポーネント

QW シリーズは、空気圧作動とドラム ブレーキ用に最適化されたモジュール式の堅牢な設計を特徴とし、次の 4 つの統合サブシステムを備えています。

2.1 1. 空気圧作動ユニット (パワーコア)

このユニットは、圧縮空気を機械力に変換してブレーキの係合/解放を駆動します。以下のユニットで構成されます。

エアシリンダー: 精密に機械加工されたピストンを備えた、密封された高張力鋼-またはアルミニウムのシリンダー (定格使用圧力 0.4～0.8 MPa)。-ニトリルゴム (NBR) またはフッ素ポリマー (FKM) シールを使用しており、極端な温度 (-30 度～120 度) でも空気漏れを防ぎます。

エアコントロールバルブ：吸気と排気を調整する2/2または3/2電磁弁（ベーシックモデルは手動弁）を一体化したものです。迅速な圧力上昇 (0.3 秒以下) による素早いブレーキ解除と、制御された圧力低下によるスムーズな係合が可能になります。

エアフィルター＆レギュレーター（オプション）: 複合フィルタ-レギュレータ-ルブリケータ（FRL）ユニット。圧縮空気を浄化し、ブレーキのニーズに合わせて圧力を調整し、内部コンポーネントを潤滑して-シリンダの耐用年数を延ばします。

2.2 2. ドラム ブレーキ アセンブリ (フリクション コア)

このアセンブリは機械の回転ドラムと連動して、次のような制動力を生成します。

ブレーキシュー：耐衝撃性に優れたダクタイル鋳鉄（QT400/QT500）製のシングルまたはダブルアーチ形シューです。軽/中型-モデルには、慣性を低減するために軽量のアルミニウム合金シューが使用されています。

摩擦ライニング: デューティ サイクルに合わせて調整されたアプリケーション-固有の材料:

軽量-: 樹脂-ベースの複合材料（μ 0.38 以上、耐熱性 280 度まで）により、低摩耗、低騒音動作を実現します。-

中/重-負荷: -高トルク、高周波ブレーキ用の半金属複合材（μ 0.42 以上、最大 350 度の耐熱性）-。-ライニングは簡単に交換できるようにボルトまたはシューに接着されており、メンテナンスを知らせる摩耗インジケーター（機械式タブ）が付いています。

ドラムの互換性: 標準的な工業用ドラム (直径: 150 ～ 800 mm、厚さ: 10 ～ 30 mm、材質: 45# 鋼または鋳鉄) 用に設計されています。調整可能なシューブラケットは±3mmのドラムアライメントの変動に対応し、取り付けを簡素化します。

2.3 3. フェイル-セーフ スプリング メカニズム (セーフティ コア)

すべての QW シリーズ モデルの必須機能であるこの機構は、空気圧損失シナリオでのブレーキ機能を保証します。

高張力圧縮バネ: 1 ～ 4 個のマンガン-鋼バネ (トルクに基づいて 2 ～ 30 kN の力に調整) がブレーキ ベースに収容されています。圧縮空気が供給されると (ブレーキが解除されると)、スプリングが圧縮されます。空気圧が低下すると（コンプレッサーの故障など）、スプリングが瞬時に伸びて-ブレーキ シューをドラムに押し付けてシャフトをロックします。

スプリングの冗長性（高耐久モデル）: 重要な用途 (鉱山ホイストなど) 向けのデュアル スプリング セットにより、1 つのスプリングが故障した場合でも緊急ブレーキを確保します。

2.4 4. 調整および保護コンポーネント (耐久性コア)

ブレーキギャップアジャスター: ねじ付きロッドまたは偏心ピンにより、オペレーターは靴とドラムの間の隙間を微調整し（最適: 0.3～0.6 mm）、ライニングの摩耗を補正できます。{0}}一部の中型/重量型モデルには、メンテナンスを最小限に抑えるための自動ギャップ調整機能が搭載されています。-

環境保護:

軽/中負荷-: 防塵・防湿性を備えたエポキシ樹脂コーティング (厚さ 60μm 以上) (IP64)。

耐久性の高い-: 溶融亜鉛メッキ + エポキシ コーティング (IP65) により、海水 (港) や鉱山の粉塵に対する耐食性を備えています。

耐振動性: -緩み止めファスナー (ロック ナット、スプリング ワッシャー) は、機械の振動 (コンベア ベルト、クレーンの移動など) に耐えられるようにコンポーネントを固定し、性能の低下を防ぎます。

3. 動作原理

QW シリーズは空気圧フェールセーフ サイクルで動作し、産業機械の動作に適応します。{0}

3.1 1. ブレーキ解除（通常動作）

機械 (工場の天井クレーンなど) が作動すると、制御システムが空気圧バルブに信号を送信します。

エアシリンダに圧縮空気（0.4～0.8MPa）が供給され、ピストンを押してレバー機構を作動させます。この力はフェールセーフ スプリングの張力に打ち勝ちます。-

レバーがブレーキシューをドラムから引き離し、小さな隙間を作ります。ドラム（機械のシャフトに接続されている）は自由に回転し、吊り上げ、搬送、または巻上げを可能にします。

3.2 2. ブレーキの作動 (制御された停止/保持)

制御された停止: 機械を減速または停止するには、空気圧バルブがシリンダー内の空気を排出します。空気圧が低下し、フェールセーフ スプリングが-膨張し始め-、ブレーキ シューを回転ドラムに押し付けます。

トルク発生：ライニングとドラム間の摩擦によりブレーキトルク（80～6,000N・m）が発生し、制御された速度（モデルにより0.5～1.5秒）でドラムを減速させ、荷重の不安定性を回避します。

静的保持: - サイクルの途中で一時停止している場合 (ワークステーションで荷物を保持している場合など)、シリンダーは低い空気圧 (約 0.1 ～ 0.2 MPa) を維持します。圧力を下げると、スプリングが部分的にブレーキに係合し、コンポーネントに負担をかけずに荷重をしっかりと保持します。

3.3 3. 緊急ブレーキ（空気圧損失）

空気圧損失（例：コンプレッサーの故障、エアラインの漏れ）が発生した場合、シリンダーはスプリングに対抗する力をすべて失います。

スプリングはミリ秒 (0.4 ～ 0.8 秒) 以内に完全に伸び、ブレーキ シューをドラムに叩きつけてシャフトをロックします。ブレーキにより機械を瞬時に停止させ、荷物の落下、衝突、装置の暴走を防ぎます。

4. QWシリーズの主な特長

QW シリーズは、空気圧特有の利点と産業適応性で際立っています。{0}

4.1 1. 高速応答と高効率

空気圧作動により、迅速なブレーキの解放/係合が可能になります (解放の場合は 0.3 秒以下、緊急の場合は 0.5 秒以下)。{2}}サイクル タイムが短い機械 (梱包コンベヤ、小型クレーンなど) にとって重要です。

4.2 2. 低メンテナンスとコスト効率-

油圧作動油は不要です (油圧ブレーキによくある漏れのリスク、作動油の交換、汚染の問題を排除します)。

摩擦ライニングは簡単に交換でき（軽量モデルの場合は 20 分以内）、エア シリンダーのメンテナンスは最小限で済みます（年に 1 回の注油のみ）。

圧縮空気は多くの場合、工業環境で容易に入手できるため、追加の動力源 (油圧ポンプなど) の必要性が軽減されます。

4.3 3. 環境回復力

極端な温度 (-30 度から 120 度) や過酷な条件 (粉塵、湿気、低刺激の化学薬品) に耐性があり、屋内 (工場) および屋外 (港、建設) での用途に適しています。

液体の流出がなく、クリーンな製造のための環境規制 (ISO 14001 など) に準拠しています。

4.4 4. 多用途かつスケーラブル

広いトルク範囲（80～6,000 N・m）とドラム径（150～800mm）をカバーし、軽量工具（ミニウインチ）や重量工具（鉱山ホイスト）-に適応します。サブ-モデルには、特定のニーズに合わせてカスタマイズ可能なオプション（自動調整装置、FRL ユニットなど）が用意されています。

4.5 5. 安全性の遵守

以下を含む世界的な産業安全基準を満たしています。ISO 4301-1(クレーンブレーキ)、GB/T 6333-2019(中国の空気圧ドラムブレーキ規格)、およびCE(EU 機械指令)。ヘビーデューティーモデルは、鉱山安全規制（爆発性環境用の ATEX など）に準拠しています。

5. 代表的な用途

QW シリーズは、圧縮空気が利用できる業界全体で広く使用されており、デューティ サイクルごとの主要な用途に使用されています。

デューティサイクル	アプリケーション
軽任務-	小型ジブクレーン（作業場）、ミニウインチ（自動車修理）、包装コンベヤ、繊維機械駆動装置、小型ミキサー。
中規模の-義務	天井クレーン（工場）、ガントリークレーン（倉庫）、造船所のウインチ（小型貨物）、セメント工場のコンベア、食品機械。
頑丈-	鉱山ホイスト（鉱石の吊り上げ）、港湾コンテナ クレーン、製鉄所の圧延機、建設用クレーン、頑丈なコンベヤ（石炭、鉱石）{0}}。
