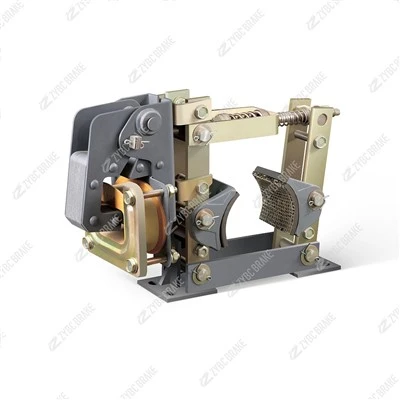

TJ2-100/100シリーズ 電磁ドラムブレーキ

TJ2-100/100 シリーズ電磁ドラム ブレーキは、古典的で広く使用されているタイプの産業用ブレーキ システムです。これらは電磁原理に基づいて動作し、通常はフェイルセーフのスプリング適用動作用に設計されています。{4}}主な機能と操作については次のとおりです。

中核的な動作原理:

このシリーズは、フェイルセーフ、スプリング適用、電磁解放-原則。それは通常は-閉まっていますブレーキは、内部の強力なスプリングによって制動力が提供され、ブレーキの解除には電磁コイルが使用されます。

通常の状態 (ブレーキがかかっている):コイルに電力が供給されない場合、強力な内部ブレーキ スプリングの力によってブレーキ シューがブレーキ ドラムの内面に対して外側に押し付けられ、フル ブレーキ トルクが加えられ、シャフトが静止状態に保持されます。

リリース (通電):直流電圧（例: DC220V）が電磁コイルに印加されると、磁界が発生します。この磁力がアーマチュアプレートを引き寄せて動かし、レバーやリンク機構を介してブレーキスプリングを圧縮します。この動作によりブレーキシューがドラムから後退し、ブレーキが解除されます。

適用 (フェイルセーフ、電源遮断-):コイルへの電力が遮断されると磁力は消えます。圧縮されたブレーキ スプリングに蓄えられたエネルギーにより、アーマチュアが即座に押し戻され、ブレーキ シューがドラムに再度クランプされ、自動的かつ安全にブレーキがかかります。-

主な特徴:

モデル指定:

TJ2:ブレーキのシリーズとデザインを示します。

100/100:最初の「100」は通常、静的制動トルク定格 (例: 100 Nm) を指します。 2 番目の「100」は、多くの場合、作動に使用される電磁スラスターまたはコイルのモデル/サイズを指定します。

電磁作動:電磁コイルとアーマチュアを直接レリーズに使用。これにより、非常に速い応答時間 (リリース/適用で通常 0.1 ～ 0.3 秒) と、シンプルで堅牢なオン/オフ制御インターフェイスが提供されます。

Spring-適用、フェイルセーフ-:定義的な安全機能。電力が失われるとブレーキが自動的に作動し、電源オフの状況でも機械が安全に保持されます。-

自動摩耗補正:ほとんどのモデルには、アーマチュアと電磁コイルの間、およびシューとドラムの間の正しいエアギャップを維持するための自動調整装置 (多くの場合、ラチェットまたはネジ機構) が含まれています。これにより、摩擦ライニングが摩耗しても一貫したパフォーマンスが保証されます。

ドラムブレーキの構造:内部拡張シューを採用。耐久性のある鋳鉄構造がシュー、レバー、ベースに共通して使用されています。熱放散はブレーキドラムによって管理されます。

直流動作:通常は直流 (DC) 電源用に設計されており、一定の磁場を提供してスムーズでチャタリングのない動作を実現します。- AC モデルでは整流器が使用される場合があります。

代表的な用途:

これらのブレーキは、特に電気モーター シャフトでの信頼性の高い保持を必要とするさまざまな産業機械に適した、標準的でコスト効率の高いソリューションです。{0}一般的な用途には次のようなものがあります。

モーターブレーキ天井クレーンの走行、ホイスト、トロリー駆動用。

保持ブレーキ搬送システム、工作機械、包装機械などに。

非常/停止ブレーキウインチ、リフト、資材運搬装置などに。

まとめ：

TJ2-100/100シリーズは、信頼性の高いフェールセーフ-電磁ドラム ブレーキ。その操作は簡単です。電源をオンにするとリリース、電源をオフにするとブレーキ。これは、バネを適用した自動ブレーキの安全性と、電磁作動の単純さと速度を組み合わせたものです。-これは、耐久性、安全性、および産業用ドライブの標準電気制御回路への統合の容易さで評価され、広く採用されている成熟したテクノロジーです。
