クレーン用電気油圧式スラスターブレーキ

電気油圧ブレーキは、リフティング、冶金、鉱業、港湾、ターミナル、建設機械などの機械式ドライブの減速ブレーキまたはパーキングブレーキに広く使用されています。

お問い合わせを送る

説明

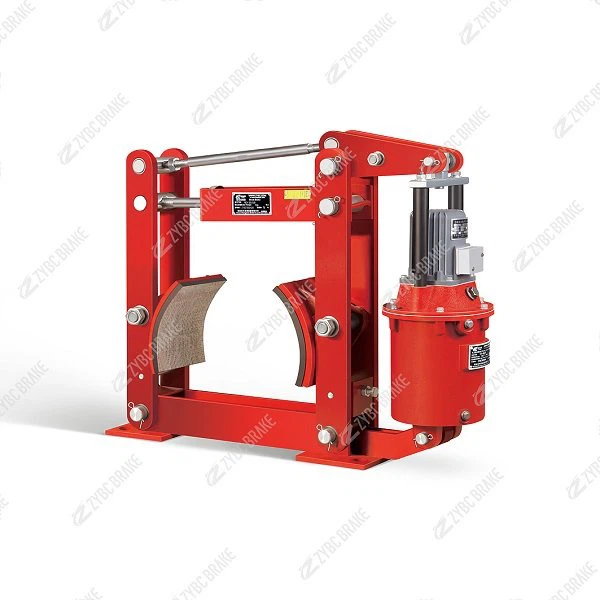

クレーン用電気油圧式スラスターブレーキ

ZhongyuanブレーキのYWZ4ブレーキには、安定したブレーキング、安全で信頼性の高い、便利なメンテナンス、低消費電力、長寿命、騒音がないという利点があります。

Electro Hydraulic Thruster Brake For Crane

準拠する標準：

YWZ4シリーズ電動油圧ドラムブレーキの接続寸法とブレーキトルクパラメータはJB / ZQ4388-86規格に準拠しており、技術要件はJB / T6406-2006規格に準拠しています。

モデルの意味

技術仕様

ブレーキタイプ	スラスタータイプ	ブレーキトルク（Nm）	寸法（mm）																重量（kg）
ブレーキタイプ	スラスタータイプ	ブレーキトルク（Nm）	A	b	C	D	d	E	F	G1	G2	H	h1	i	K	M	n	G3	重量（kg）
YWZ4- 100/18	YT1-18z / 2	40	269	70	137	100	13	130	75	125	125	384	100	40	110	144	6	50	20
YWZ4-150 / 25	YT1-25z / 4	100	307	90	154	150	17	175	100	170	170	437	140	60	150	144	8	70	26
YWZ4- 200/25	YT1-25z / 4	200	347	90	154	200	17	210	100	195	195	437	170	60	175	156	8	95	30
YWZ4- 300/25	YT1-25z / 4	320	447	140	160	300	22	290	130	275	275	590	240	80	250	210	10	125	63
YWZ4- 300/45	YT1-45z / 5	630	459	140	178	300	22	290	130	275	275	590	240	80	250	210	10	125	70
YWZ4- 300/90	YT1-90z / 8	750	510	140	210	300	22	320	130	275	275	690	240	80	250	210	10	125	80
YWZ4- 400/45	YT1-45z / 5	1000	564	180	220	400	22	370	180	350	350	750	320	130	325	275	12	190	120
YWZ4- 400/90	YT1-90z / 8	1600	595	180	220	400	22	370	180	350	350	750	320	130	325	275	12	190	130
YWZ4- 400/125	YT1-125z / 10	2200	670	180	254	400	22	370	180	350	350	847	320	130	325	279	12	190	167
YWZ4- 500/90	YT1-90z / 8	2500	670	200	250	500	22	440	200	405	405	919	400	150	380	310	16	225	210
YWZ4-500 / 125	YT1-125z / 10	2650	692	200	254	500	22	440	200	405	405	940	400	150	380	310	16	225	220
YWZ4- 500/180	YT1-180z / 12	3000	692	200	254	500	22	440	200	405	405	946	400	150	380	310	16	225	235
YWZ4- 600/90	YT1-90z / 8	3200	805	240	315	600	26	555	220	500	500	1087	475	170	475	400	18	250	400
YWZ4- 600/125	YT1-125z / 10	4500	827	240	315	600	26	555	220	500	500	1095	475	170	475	400	18	250	415
YWZ4- 600/180	YT1-180z / 12	5000	827	240	315	600	26	555	220	500	500	1095	475	170	475	400	18	250	430
YWZ4- 700/180	YT1-180z / 12	8000	957	280	390	700	34	600	270	575	575	1248	550	200	540	495	25	315	500
YWZ4- 800/180	YT1-180z / 12	10000	1094	320	436	800	34	680	320	677	677	1389	600	240	620	556	25	367	720
YWZ4- 800/320	YT1-320z / 12	12500	1155	320	436	800	34	680	320	677	677	1389	600	240	620	556	25	367	885
